Panduan Lengkap Ukuran H Beam & 3 Faktor Penting Memilihnya

Dalam dunia konstruksi, menentukan ukuran H Beam yang tepat sangat krusial untuk keberhasilan proyek. Setiap keputusan pemilihan ukuran H Beam berdampak langsung pada kekuatan struktur dan efisiensi biaya. Pemahaman mendalam tentang berbagai ukuran H Beam standar akan membantu Anda membuat pilihan yang optimal.

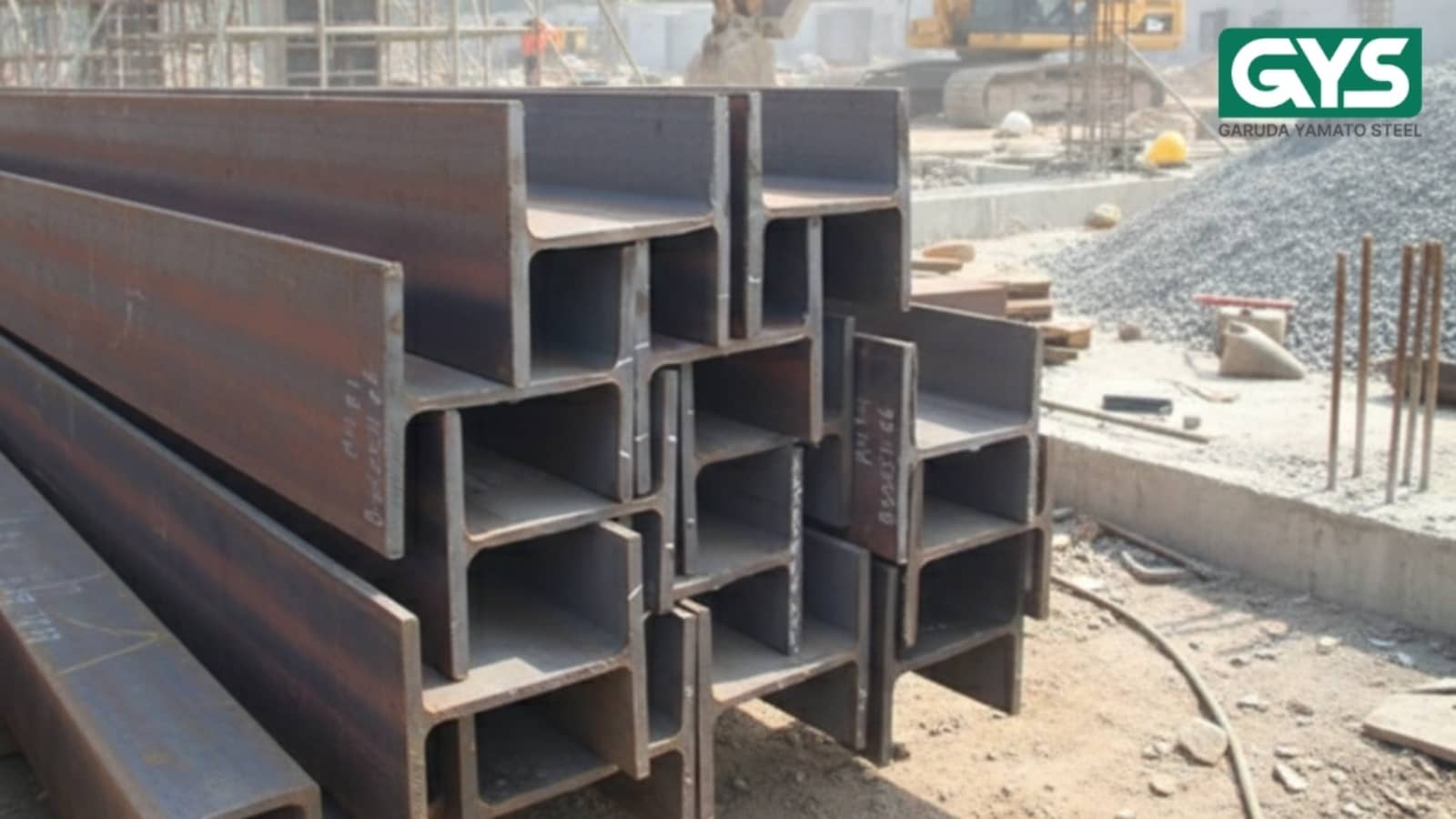

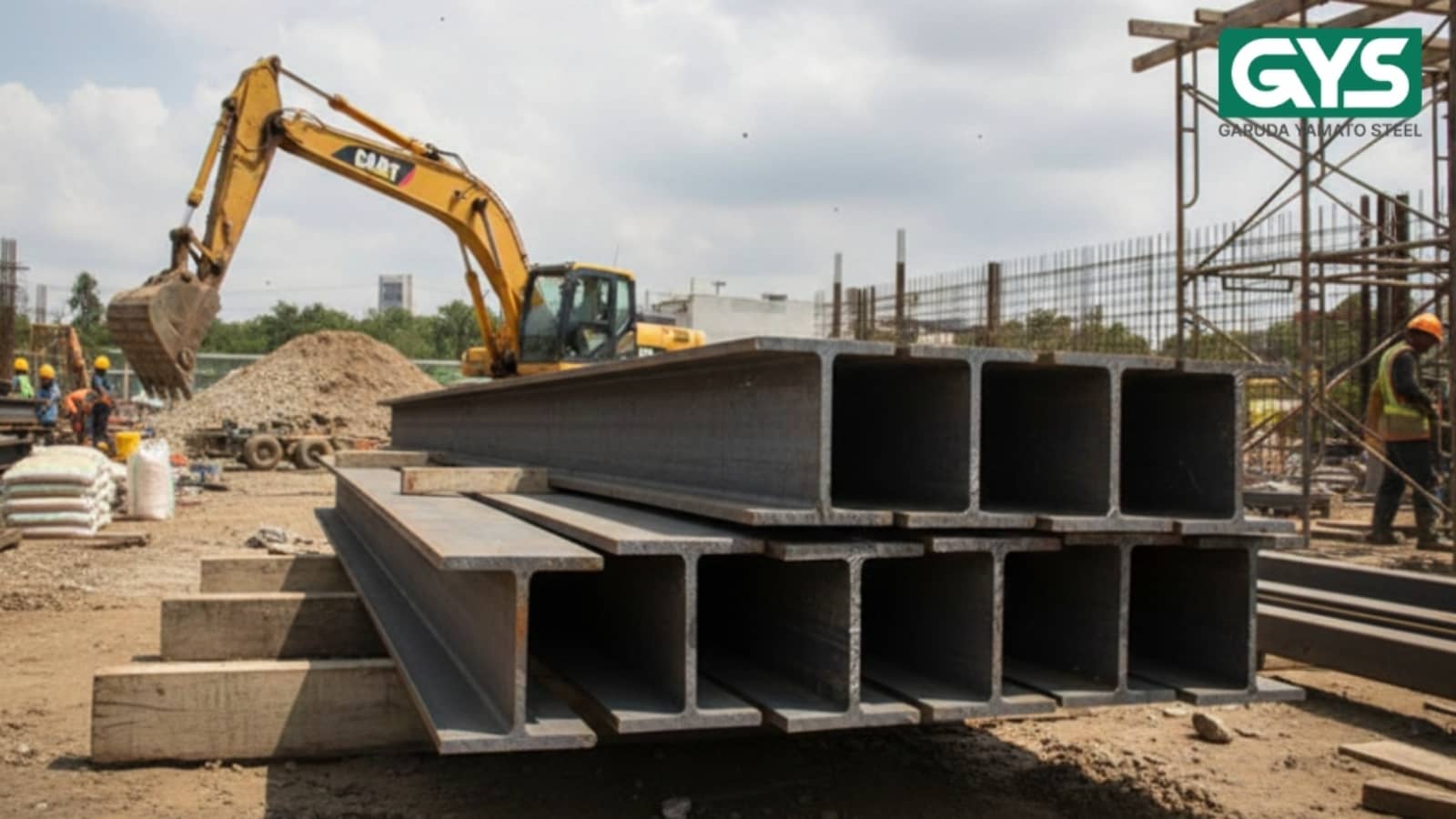

Besi H Beam atau balok baja berbentuk huruf “H” menjadi tulang punggung struktur bangunan modern. Kemampuannya menahan beban berat dengan stabilitas tinggi membuatnya ideal untuk gedung bertingkat dan konstruksi jembatan. Namun memilih ukuran H Beam tidak sekadar melihat dimensi tinggi dan lebar penampang saja.

Ada tiga faktor utama yang harus dipertimbangkan dalam pemilihan: beban yang bekerja, geometri penampang, dan panjang bentang. Artikel ini akan membahas tabel ukuran standar, faktor pemilihan, dan rekomendasi produsen terpercaya di Indonesia.

Tabel Ukuran H Beam Standar Indonesia

Pemahaman tentang ukuran H Beam standar menjadi fondasi penting dalam perencanaan struktur. Setiap ukuran memiliki karakteristik kekuatan dan aplikasi yang berbeda sesuai kebutuhan proyek. Berikut tabel ukuran H Beam yang umum tersedia di Indonesia sesuai SNI 2610:2011.

Faktor 1: Beban dan Kombinasi Gaya

Perhitungan beban merupakan langkah pertama dan paling fundamental dalam menentukan ukuran H Beam yang tepat. Setiap struktur menerima berbagai jenis beban yang harus dianalisis secara menyeluruh. Kombinasi beban ini akan menentukan ukuran minimal H Beam yang aman untuk digunakan.

Jenis-jenis beban yang harus diperhitungkan:

• Beban Mati (Dead Load): Berat struktur permanen seperti lantai, dinding, dan peralatan tetap
• Beban Hidup (Live Load): Beban dari aktivitas penghuni, furnitur, atau kendaraan yang bergerak
• Gaya Lateral (Lateral Load): Beban horizontal dari angin dan gempa yang menyebabkan lentur

Beban mati berasal dari berat struktur itu sendiri termasuk lantai, dinding, dan peralatan permanen. Semakin besar beban mati, maka ukuran H Beam yang diperlukan juga semakin besar. Perhitungan akurat beban mati sangat penting untuk menghindari oversizing atau undersizing.

Beban hidup berasal dari aktivitas penghuni, furnitur, atau kendaraan yang bergerak di struktur. Variasi beban hidup memerlukan margin keamanan yang cukup dalam perhitungan. Untuk gedung perkantoran, beban hidup standar berkisar 250-400 kg per meter persegi.

Gaya lateral seperti angin dan gempa menimbulkan gaya horizontal pada struktur. Kekakuan tinggi diperlukan agar struktur tidak mengalami getaran atau pergeseran berlebihan. Di Indonesia yang rawan gempa, analisis gaya lateral menjadi sangat krusial.

Kombinasi semua gaya ini menentukan momen lentur maksimum yang harus ditahan H Beam. Rumus sederhana untuk balok dengan beban merata adalah:

M = wL² / 8

Dimana:

• M = Momen lentur maksimum (kN·m)
• w = Beban merata (kN/m)
• L = Panjang bentang (m)

Sebagai contoh, balok dengan bentang 8 meter dan beban merata 25 kN/m menghasilkan momen 200 kN·m. Untuk momen ini diperlukan H Beam dengan modulus penampang minimal 800 cm³, misalnya H-300×300. Perhitungan detail sebaiknya dilakukan oleh insinyur struktur bersertifikat untuk memastikan keamanan.

Faktor 2: Geometri dan Bentuk Penampang

Geometri penampang H Beam sangat memengaruhi kemampuannya menahan beban dan distribusi gaya. Tinggi web, lebar flange, dan ketebalan keduanya membentuk karakteristik mekanis yang unik. Pemahaman tentang geometri ini membantu memilih ukuran H Beam yang paling efisien.

Tinggi web yang lebih besar meningkatkan kemampuan menahan momen lentur secara signifikan. Namun web yang terlalu tinggi tanpa bracing memadai berisiko mengalami tekuk lateral. Keseimbangan antara tinggi web dan sistem penopang sangat penting dalam desain.

Lebar flange menentukan kekakuan lateral dan ketahanan terhadap torsi pada struktur. Flange yang lebih lebar membantu mendistribusikan beban secara merata dan mencegah tekuk lokal. Untuk bentang panjang, flange lebar menjadi pilihan yang lebih baik.

Parameter geometri yang perlu diperhatikan:

• Tinggi Web (h): Menentukan kapasitas momen lentur dan risiko tekuk lateral
• Lebar Flange (b): Mengontrol kekakuan lateral dan ketahanan torsi
• Ketebalan (tw & tf): Meningkatkan daya tahan terhadap deformasi dan tekuk lokal
• Rasio Aspek (h/b): Menentukan efisiensi struktural dan stabilitas keseluruhan

Ketebalan web dan flange meningkatkan daya tahan terhadap deformasi plastis dan tekuk lokal. Web yang terlalu tipis berisiko mengalami web crippling di area tumpuan. Pemilihan ketebalan harus disesuaikan dengan besar beban dan kondisi pembebanan.

Rasio antara tinggi dan lebar penampang atau rasio aspek mempengaruhi efisiensi struktural. Rasio terlalu tinggi menyebabkan ketidakstabilan lateral, sedangkan terlalu rendah memboroskan material. Untuk bangunan bertingkat menengah, rasio aspek optimal berkisar 1.5 hingga 2.5.

Properties penting seperti momen inersia, modulus penampang, dan radius girasi harus dievaluasi. Properties ini menentukan kapasitas lentur, tekan, dan stabilitas terhadap buckling. Garuda Yamato Steel menyediakan data lengkap properties untuk semua ukuran H Beam yang diproduksi.

Faktor 3: Panjang Bentang dan Rasio Slenderness (L/R, Buckling)

Panjang bentang antar tumpuan menjadi faktor kritis dalam menentukan ukuran H Beam yang diperlukan. Semakin panjang bentang, semakin besar momen lentur dan risiko tekuk yang terjadi. Rasio slenderness atau perbandingan panjang terhadap radius girasi harus dikontrol dengan ketat.

Kategori elemen berdasarkan rasio slenderness:

• Elemen Pendek (λ < 40): Tidak memerlukan perhitungan buckling, kegagalan karena crushing
• Elemen Sedang (40 ≤ λ ≤ 120): Memerlukan faktor reduksi, zona paling umum dalam desain
• Elemen Langsing (λ > 120): Didominasi buckling, perlu bracing tambahan atau ukuran lebih besar

Elemen dengan rasio slenderness rendah di bawah 40 tidak memerlukan perhitungan buckling khusus. Kegagalan terjadi karena crushing atau hancur tekan sehingga kapasitas penuh material dapat dimanfaatkan. Ini adalah kondisi ideal yang paling efisien untuk elemen struktur.

Elemen dengan rasio slenderness sedang antara 40 hingga 120 memerlukan faktor reduksi kapasitas. Kombinasi crushing dan buckling harus diperhitungkan dalam analisis kekuatan. Zona ini paling umum dijumpai dalam desain struktur bangunan konvensional.

Elemen langsing dengan rasio di atas 120 didominasi oleh fenomena buckling atau tekuk. Kapasitas sangat berkurang dan memerlukan bracing tambahan atau ukuran lebih besar. Untuk bentang panjang tanpa bracing, ukuran H Beam harus ditambah secara signifikan.

Strategi mengatasi bentang panjang meliputi penggunaan ukuran H Beam lebih besar dengan web tinggi. Alternatif lain adalah menambahkan bracing lateral yang mengurangi panjang efektif terhadap buckling. Kolom menengah juga dapat dipertimbangkan untuk membagi bentang menjadi beberapa segmen.

Sebagai ilustrasi, bentang 10 meter dengan beban 20 kN/m memerlukan profil H-350×350 atau setara. Perhitungan detail dengan software analisis struktur diperlukan untuk verifikasi keamanan. Sebagai pabrik baja terbesar di Indonesia, Garuda Yamato Steel menyediakan konsultasi teknis untuk membantu pemilihan ukuran H Beam yang optimal.

Interaksi Ketiga Faktor dalam Desain Struktur

Ketiga faktor tidak bekerja sendiri-sendiri melainkan saling berinteraksi dalam menentukan performa struktur. Pendekatan terintegrasi diperlukan untuk mendapatkan desain yang aman, efisien, dan ekonomis. Insinyur struktur harus mempertimbangkan semua faktor secara simultan dalam analisis.

Beban menentukan kebutuhan kekuatan dasar yang harus dipenuhi oleh ukuran H Beam terpilih. Geometri penampang mengatur bagaimana beban tersebut didistribusikan ke seluruh elemen struktur. Panjang bentang mengontrol stabilitas dan menentukan apakah diperlukan bracing atau penopang tambahan.

Proses desain iteratif biasanya dimulai dengan estimasi awal berdasarkan pengalaman dan aturan praktis. Kemudian dilakukan analisis detail menggunakan software seperti SAP2000, ETABS, atau Tekla Structural Designer. Hasil analisis dievaluasi dan ukuran disesuaikan hingga memenuhi semua kriteria keamanan.

Garuda Yamato Steel adalah mitra ideal yang menyediakan berbagai ukuran H Beam berkualitas tinggi. Dengan teknologi produksi modern dan kontrol kualitas ketat, setiap produk memiliki presisi dimensi sempurna. Konsistensi properties mekanis terjaga untuk mendukung keberhasilan proyek konstruksi Anda.

Metode Perhitungan dan Verifikasi Kapasitas

Verifikasi teknis melalui perhitungan struktural merupakan langkah wajib setelah pemilihan ukuran H Beam awal. Perhitungan mencakup kapasitas lentur, tekan aksial, dan geser sesuai standar yang berlaku. Hasil perhitungan harus memenuhi kriteria keamanan dengan faktor keamanan yang cukup.

Rumus perhitungan kapasitas utama:

• Kapasitas Lentur: Mn = Fy × Zx (untuk SS400: Fy = 245 MPa)
• Kapasitas Tekan: Pn = Fcr × Ag (Fcr fungsi dari rasio slenderness)
• Kapasitas Geser: Vn = 0.6 × Fy × Aw (Aw = luas web)

Kapasitas lentur menggunakan faktor reduksi 0.90 untuk lentur sesuai SNI 1729:2020 yang berlaku. Untuk material SS400, tegangan leleh adalah 245 MPa yang umum digunakan di Indonesia. Modulus penampang plastis Zx dapat dilihat dari tabel properties standar setiap ukuran.

Kapasitas tekan aksial mempertimbangkan fenomena buckling dengan tegangan kritis sebagai fungsi slenderness. Luas penampang bruto Ag dapat dilihat dari tabel properties standar. Verifikasi tekan sangat penting untuk kolom dan elemen yang menerima beban aksial dominan.

Kapasitas geser dihitung berdasarkan luas web yang merupakan perkalian tinggi dengan ketebalan web. Geser umumnya tidak mengontrol desain kecuali untuk balok dengan beban terpusat besar. Namun verifikasi geser tetap diperlukan untuk memastikan keamanan struktur secara menyeluruh.

Standar acuan utama di Indonesia adalah SNI 1729:2020 untuk konstruksi gedung baja struktural. AISC 360-16 juga sering digunakan sebagai referensi terutama untuk proyek internasional. Software analisis struktur modern memudahkan proses perhitungan dan verifikasi dengan akurasi tinggi.

Analisis Kebutuhan dan Efisiensi Biaya

Setiap proyek konstruksi memiliki karakteristik unik yang memerlukan analisis kebutuhan struktur yang matang. Identifikasi fungsi bangunan menjadi langkah awal untuk menentukan beban desain yang sesuai. Gedung perkantoran, pabrik, dan jembatan memiliki requirement beban yang sangat berbeda.

Simulasi digital menggunakan software analisis struktural membantu menentukan ukuran H Beam optimal untuk setiap elemen. Proses ini mempertimbangkan semua kombinasi beban dan kondisi batas yang mungkin terjadi. Hasil simulasi memberikan gambaran jelas tentang distribusi gaya dan deformasi struktur.

Analisis kondisi lingkungan seperti zona gempa dan daerah pesisir mempengaruhi pemilihan material dan coating. Untuk zona gempa tinggi, diperlukan besi baja dengan duktilitas superior seperti High-Tensile Steel. Garuda Yamato Steel adalah produsen long steel pertama di Indonesia yang menghadirkan Baja Tahan Gempa PLUS.

Efisiensi biaya dicapai melalui right-sizing yang menghindari over-design tanpa mengorbankan keamanan. Value engineering membantu menemukan keseimbangan optimal antara kekuatan struktural dan biaya material. Pemilihan produsen lokal seperti GYS mengurangi biaya transportasi dan lead time.

Faktor efisiensi biaya yang perlu dipertimbangkan:

• Right-sizing: Menghindari over-design yang meningkatkan biaya tidak perlu
• Logistik: Pabrik lokal mengurangi biaya transportasi dan lead time pengiriman
• Ketersediaan: Ukuran standar lebih ekonomis dibanding produksi custom
• Life-cycle cost: Material berkualitas mengurangi biaya maintenance jangka panjang

Pertimbangan logistik meliputi ketersediaan ukuran standar yang lebih ekonomis dibanding produksi custom. Lokasi pabrik di Cikarang, Bekasi memudahkan distribusi ke seluruh Jawa dan Indonesia. TKDN lebih dari 90% untuk produk GYS mendukung program pembangunan infrastruktur nasional.

Life-cycle cost analysis mempertimbangkan biaya maintenance selama umur pakai struktur bangunan. Material berkualitas tinggi mengurangi frekuensi maintenance dan memperpanjang umur pakai. Investment awal yang sedikit lebih tinggi terbayar dengan penghematan jangka panjang.

Garuda Yamato Steel: Produsen Ukuran H Beam Terlengkap di Indonesia

PT Garuda Yamato Steel adalah produsen steel structure terkemuka yang menyediakan ukuran H Beam terlengkap. Sebagai joint venture yang didirikan tahun 2024, GYS menggabungkan expertise Jepang dan Indonesia. Kolaborasi dengan Yamato Kogyo Co., Ltd. dan PT Gunung Raja Paksi menghasilkan produk berkualitas tinggi.

GYS memproduksi ukuran H Beam mulai dari 100x100x6x8 mm hingga 350x350x12x19 mm sesuai kebutuhan pasar. Range ukuran yang luas memungkinkan aplikasi dari bangunan residensial hingga infrastruktur skala besar. Setiap ukuran H Beam diproduksi dengan presisi tinggi menggunakan teknologi hot-rolling modern.

Pabrik berlokasi di Jl. Perjuangan No.8, Sukadanau, Cikarang Barat, Kabupaten Bekasi, Jawa Barat 17530. Lokasi strategis di kawasan industri Cikarang memudahkan akses distribusi ke berbagai wilayah. Operasional berlangsung Senin hingga Jumat pukul 08.00 sampai 17.00 WIB.

Keunggulan produk dan sertifikasi GYS:

• Material Grade: SNI BjPHC 400 dan High-Tensile Steel (Baja Tahan Gempa PLUS)
• Sertifikasi Manajemen: ISO 9001:2015, ISO 14001:2015, ISO 45001:2018, ISO/IEC 17025:2017
• Sertifikasi Produk: SNI 2610:2011, EN 10225-2:2019 (CE & UKCA), SIRIM QAS
• TKDN: Lebih dari 90% untuk semua produk baja canai panas utama

Garuda Yamato Steel menyediakan berbagai grade material termasuk SNI BjPHC 400 untuk aplikasi normal strength. Produk unggulan High-Tensile Steel atau Baja Tahan Gempa PLUS menjadi yang pertama di Indonesia. Material grade tinggi ini memiliki kekuatan tarik superior dan duktilitas tinggi untuk struktur tahan gempa.

Environmental Product Declaration dengan Registration No. S-P-06674 menunjukkan transparansi terhadap dampak lingkungan. Garuda Yamato Steel berkomitmen pada sustainability dan tanggung jawab sosial perusahaan. Proses produksi modern dirancang untuk meminimalkan emisi dan dampak lingkungan.

Layanan tambahan meliputi production cutting dengan cold sawing dan oxy cutting sesuai kebutuhan proyek. Machining services seperti boring, drilling, dan slotting tersedia untuk fabrikasi khusus. Metalwork termasuk bending dan produksi T-Beam menambah nilai tambah bagi customer.

Technical consultation disediakan untuk membantu engineer dan kontraktor memilih ukuran H Beam yang optimal. Tim ahli GYS berpengalaman dalam analisis struktur dan pemilihan material yang tepat. After-sales support memastikan kepuasan customer sepanjang lifecycle proyek.

Proyek referensi GYS mencakup RMDP Balikpapan, Park Hyatt Project di New Zealand, dan PLTS Kalimantan. Harco Glodok Jakarta dan Hankook Bekasi juga menggunakan produk berkualitas dari GYS. Track record yang solid membuktikan kepercayaan industri konstruksi terhadap kualitas produk.

Kesimpulan

Menentukan ukuran H Beam yang tepat memerlukan pemahaman komprehensif tentang beban, geometri, dan panjang bentang. Ketiga faktor ini harus dipertimbangkan secara terintegrasi untuk hasil desain yang optimal. Tabel ukuran standar menjadi referensi awal yang kemudian disesuaikan dengan perhitungan struktural detail.

Verifikasi menggunakan standar SNI 1729:2020 atau AISC 360 memastikan struktur memenuhi kriteria keamanan. Pemilihan produsen terpercaya dengan sertifikasi lengkap sangat penting untuk kualitas material. Garuda Yamato Steel adalah pilihan ideal dengan range ukuran H Beam terlengkap dan kualitas terjamin.GYS menyediakan solusi komprehensif mulai dari konsultasi teknis hingga layanan fabrikasi tambahan. Dengan TKDN lebih dari 90%, GYS mendukung program pembangunan infrastruktur nasional. Untuk konsultasi atau pemesanan, kunjungi www.garudayamatosteel.com atau hubungi tim sales GYS hari ini.
